تفاصيل المنتج:
|
| اسم المنتج: | 40G QSFP جهاز الإرسال والاستقبال | الطول الموجي: | 1310 نانومتر |
|---|---|---|---|
| مسافة: | 10 كم | معدل البيانات: | 10 جيجابت / ثانية |
| واجهه المستخدم: | المزدوج LC | مزود الطاقة: | واحد + 3.3 فولت |
| ضمان: | 3 سنوات | تطبيق: | إيثرنت ، قناة ليفية ، تبديل إلى واجهة التبديل |
| تسليط الضوء: | Sfp Fiber Optic Transceiver,1310NM Fiber Optic Transceiver,QSFP Fiber Optic Transceiver |
||

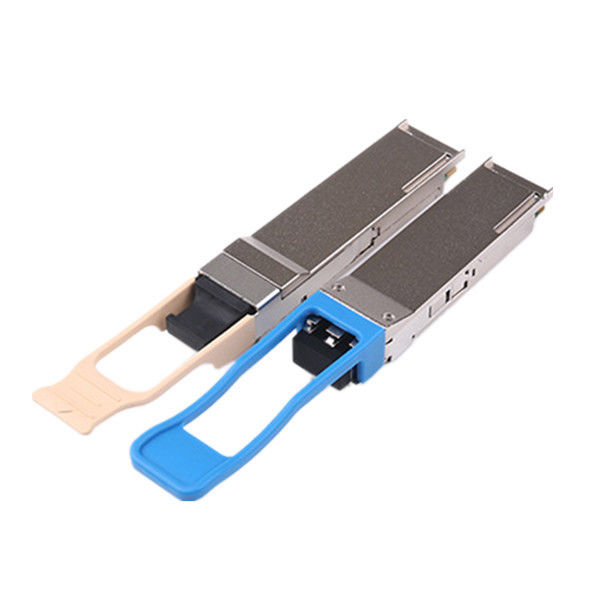

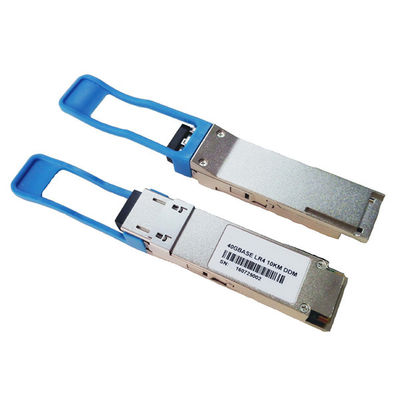

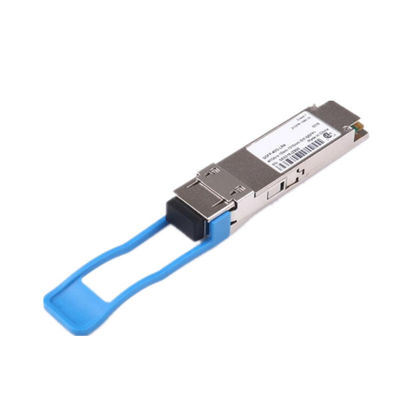

40G QSFP PSM LR4 عبارة عن وحدة بصرية متوازية رباعية الشكل 40 جيجابت / ثانية قابلة للتوصيل (QSFP +).يوفر كثافة منافذ متزايدة ووفورات في تكاليف النظام الإجمالية.توفر الوحدة البصرية QSFP + ثنائية الاتجاه 4 قنوات مستقلة للإرسال والاستقبال ، كل منها قادر على تشغيل 10 جيجابت / ثانية لمعدل بيانات إجمالي يبلغ 40 جيجابت / ثانية على 10 كم من الألياف أحادية الوضع.
يمكن توصيل كبل شريط من الألياف الضوئية بموصل MTP / MPO بمقبس الوحدة النمطية QSFP +.يتم ضمان المحاذاة الصحيحة بواسطة دبابيس التوجيه داخل الوعاء.لا يمكن لف الكبل عادةً من أجل محاذاة القناة المناسبة.يتم تحقيق التوصيل الكهربائي من خلال موصل ذو 38 سنًا قابل للتوصيل على شكل z وفقًا لمتطلبات MSA.
المميزات
معامل
| الحزمة (عامل الشكل) | QSFP + |
| معدل البيانات (نموذجي) | 10.3 جيجابت في الثانية / CH |
| مركز الطول الموجي | 1310 نانومتر |
| مسافة | 10 كم |
| التشخيص | شاشة رقمية |
| الارسال | 4CH 1310nm ليزر DFB |
| المتلقي | صفيف كاشف الصور PIN 4CH |
| TX Output Power (ديسيبل) | -5.5 ~ + 1.5 |
| حساسية RX (ديسيبل) | -12.6 |
| درجة حرارة منخفضة / عالية | 0 درجة مئوية ~ 70 درجة مئوية |
| مصدر الجهد (نموذجي) | 3.3 فولت |
| موصل | MTP / MPO 8 درجات SMF بدون PIN |
| معامل | رمز | دقيقة | نموذجي | ماكس | وحدة | ملاحظات | |
| الارسال | |||||||
| مركز الطول الموجي | λ ج | 1270 | 1310 | 1350 | نانومتر | 1 | |
| العرض الطيفي RMS | λrms | 3.5 | نانومتر | 1 | |||
| متوسط قوة الإطلاق ، كل حارة | بافج | -5.5 | -0.5 | +2.3 | ديسيبل | ||
| سعة التعديل البصري (OMA) | بوما | -4.5 | -0.5 | +3.5 | ديسيبل | 1 | |
| الفرق في قوة الإطلاق بين أي مسارين | Ptx ، فرق | 5.0 | ديسيبل | ||||
| إطلاق الطاقة في OMA مطروحًا منه عقوبة الإرسال والتشتت (TDP) ، كل مسار | OMA-TDP | -9.7 | ديسيبل | 1 | |||
| صعود / سقوط الوقت | Tr / Tf | 50 | ملاحظة | ||||
| نسبة الانقراض | ER | 3.5 | ديسيبل | ||||
| ضوضاء الكثافة النسبية | رين | -128 | ديسيبل / هرتز | ||||
| تحمل خسارة العودة البصرية | TOL | 12 | ديسيبل | ||||
| انعكاس المرسل | RT | -12 | ديسيبل | ||||
| هامش قناع العين المرسل | EMM | 10 | ٪ | 2 | |||
| تعريف قناع العين لجهاز الإرسال {X1، X2، X3، Y1، Y2، Y3} | {0.25 ، 0.4 ، 0.45 ، 0.25 ، 0.28 ، 0.4} | ||||||
| متوسط تشغيل جهاز إرسال إيقاف تشغيل الطاقة ، كل حارة | بوف | -30 | ديسيبل | ||||
| المتلقي | |||||||
| مركز الطول الموجي | λ ج | 1270 | 1310 | 1350 | نانومتر | ||
| عتبة الضرر | THd | +3 | ديسيبل | ||||
| الزائد ، كل حارة | OVL | +1 | ديسيبل | ||||
| حساسية المتلقي في OMA ، كل حارة | سين | -12.5 | ديسيبل | ||||
| الفرق في استقبال الطاقة بين أي مسارين (OMA) | Prx ، فرق | 5.0 | ديسيبل | ||||
| حد تأكيد فقدان الإشارة | لوسا | -30 | ديسيبل | ||||
| عتبة فقدان الإشارة | LOSD | -15 | ديسيبل | ||||
| التباطؤ LOS | LOSH | 0.5 | 6 | ديسيبل | |||
| فقدان العائد البصري | ORL | -12 | ديسيبل | ||||
| احصل على تردد قطع علوي كهربائي 3 ديسيبل ، في كل حارة | إف سي | 12 | جيجاهرتز | ||||
ملاحظات:
1. الطول الموجي للمرسل ، العرض الطيفي RMS والقدرة تحتاج إلى تلبية مواصفات OMA ناقص TDP لضمان أداء الارتباط.
2. يتم اختبار مخطط العين مع 1000 شكل موجة.
التعليمات
س 1.هل يمكنني الحصول على طلب عينة لهذا المنتج؟
ج: نعم ، نحن نرحب بعينة من أجل اختبار وفحص الجودة.العينات المختلطة مقبولة.
س 2.ماذا عن المهلة؟
ج: نموذج يحتاج 3-6 أيام ، ووقت الإنتاج الضخم يحتاج 1-2 أسابيع لكمية الطلب أكثر من
س 3.هل لديك أي حد موك لعينة النظام؟
ج: موك منخفضة ، 1 قطعة لفحص العينة متاح
س 4.كيف تقوم بشحن البضائع وكم يستغرق وصولها؟
ج: نقوم عادة بالشحن بواسطة DHL أو UPS أو FedEx أو TNT.عادة ما يستغرق الوصول 3-5 أيام.خطوط الطيران والشحن البحري اختيارية أيضًا.
