تفاصيل المنتج:
|
| اسم المنتج: | جهاز الإرسال والاستقبال من الألياف البصرية | نوع الألياف: | وضع واحد من الألياف |
|---|---|---|---|
| واجهه المستخدم: | LC | الطول الموجي: | 1310/1550 نانومتر |
| مسافة: | 100 م إلى 120 كم | معدل البيانات: | 1.25 جرام |
| درجة حرارة التشغيل: | تجاري: 0 إلى 70 درجة مئوية صناعي: -40 إلى 85 درجة مئوية | مصدر التيار: | 3.13 فولت ~ 3.47 فولت |
| ضمان: | 3 سنوات | تطبيق: | جيجابت إيثرنت ، قناة ليفية ، تبديل إلى واجهة التبديل |
| إبراز: | جهاز إرسال واستقبال بصري ثنائي الاتجاه,جهاز إرسال واستقبال بصري ثنائي الاتجاه موصل Lc,جهاز إرسال واستقبال بصري ثنائي الاتجاه 20 كيلو متر |
||

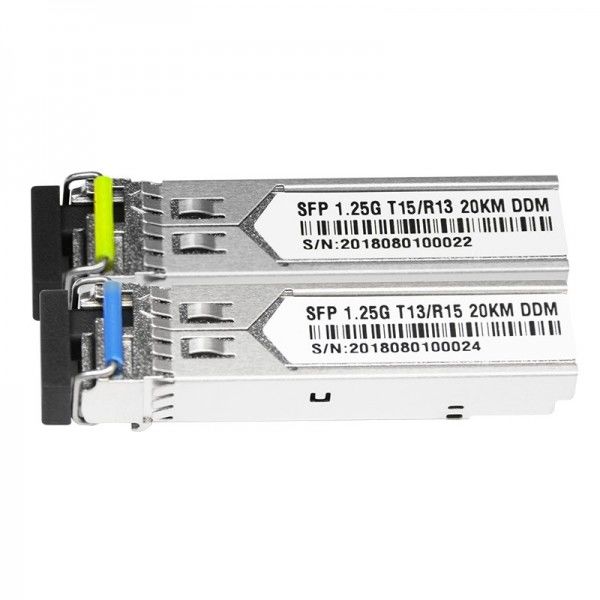

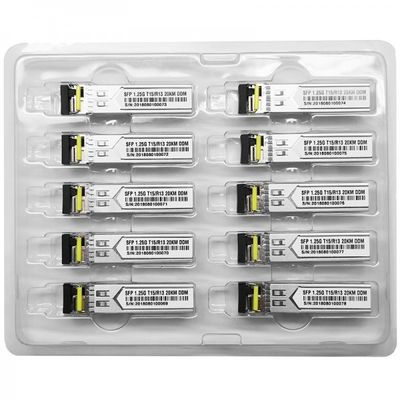

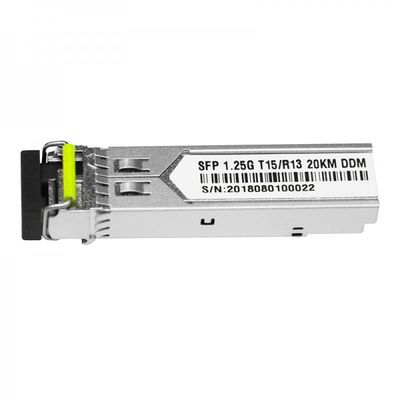

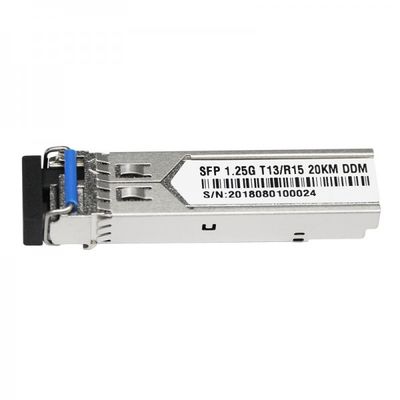

جهاز الإرسال والاستقبال من الألياف البصرية ثنائي الاتجاه 1.25G Lc Connector 20Km وحدة الألياف أحادية Sfp
وصف
أجهزة الإرسال والاستقبال SFP-BIDI هي وحدات عالية الأداء وفعالة من حيث التكلفة تدعم معدل بيانات مزدوج يبلغ 1.25 جيجابت في الثانية / 1.0625 جيجابت في الثانية و
مسافة نقل 120 كم مع SMF. يتكون جهاز الإرسال والاستقبال من ثلاثة أقسام: جهاز إرسال ليزر DFB ، ثنائي ضوئي PIN
متكامل مع المضخم المسبق للمقاومة العابرة (TIA) ووحدة التحكم MCU.جميع الوحدات تلبي متطلبات سلامة الليزر من الفئة الأولى.
تتوافق أجهزة الإرسال والاستقبال مع اتفاقية SFP متعددة المصادر (MSA) و SFF-8472.لمزيد من المعلومات ، يرجى الرجوع إلى SFP MSA.
خاصية
الحد الأقصى لالتقييمات المطلقة
| معامل | رمز | دقيقة. | ماكس. | وحدة | ملحوظة |
| مصدر التيار | Vcc | -0.5 | 4.0 | الخامس | |
| درجة حرارة التخزين | -40 | 85 | درجة مئوية | ||
| الرطوبة النسبية | 5 | 85 | ٪ |
ملحوظة: يمكن أن يتسبب الإجهاد الذي يتجاوز الحد الأقصى للتقييمات المطلقة في حدوث ضرر دائم لجهاز الإرسال والاستقبال.
خصائص التشغيل العامة
| معامل | رمز | دقيقة. | النوع | ماكس. | وحدة | ملحوظة |
|
معدل البيانات
|
1250 | ميغا بايت / ثانية | ||||
| مصدر التيار | Vcc | 3.13 | 3.3 | 3.47 | الخامس | |
| العرض الحالي | ICC5 | 220 | مللي أمبير | |||
| درجة حرارة حالة التشغيل. | ح | 0 | 70 | درجة مئوية | ||
| -10 | 80 | درجة مئوية | ||||
| -40 | 85 | درجة مئوية |
الخصائص البصرية
ل)الارسال
| أراميتر | رمز | دقيقة. | النوع | ماكس. | وحدة | ملحوظة |
| الطول الموجي التشغيلي | λ ج | 1270 | 1310 | 1360 | نانومتر | |
| 1470 | 1490 | 1510 | ||||
| Ave. output power (ممكّن) | بو | -8 | -4 | ديسيبل | 1 | |
| نسبة الانقراض | ER | 9 | ديسيبل | 1 | ||
| عرض طيفي RMS | Δλ | 4 | نانومتر | |||
| وقت الصعود / السقوط (20٪ ~ 80٪) | Tr / Tf | 0.26 | ملاحظة | 2 | ||
| إخراج قناع العين | متوافق مع IEEE802.3 z (أمان الليزر من الفئة 1) | |||||
ملاحظة (1): قم بالقياس عند 2 ^ 23-1 NRZ PRBS pattern
ملاحظة (2): تعريف قناع العين المرسل
2)المتلقي
| معامل | رمز | دقيقة. | النوع | ماكس. | وحدة | ملحوظة |
| الطول الموجي التشغيلي | 1470 | 1490 | 1510 | نانومتر | ||
| 1270 | 1310 | 1360 | ||||
| حساسية | بسن | -22 | ديسيبل | 1 | ||
| دقيقة.الزائد | بيماكس | -3 | ديسيبل | |||
| تأكيد LOS | Pa | -35 | ديسيبل | |||
| لوس دي تأكيد | Pd | -23 | ديسيبل | 2 | ||
| التباطؤ LOS | PD-Pa | 0.5 | 6 | ديسيبل |
ملاحظة (1): تم القياس بمصدر الضوء 1490 نانومتر (1310 نانومتر) ، ER = 9 ديسيبل ؛BER = <10 ^ -12 @ PRBS = 2 ^ 23-1 NRZ.
ملاحظة (2): عند إلغاء تأكيد LOS ، فإن خرج بيانات RX +/- هو خرج إشارة.
معلومات الطلبية
| SFP BIDI ، LC ، Tx1310 / Rx1550nm 1.25 جيجابت في الثانية ، 20 كم ، مع DDM |
| SFP BIDI ، LC ، Tx1550 / Rx1310nm 1.25 جيجابت في الثانية ، 20 كم ، مع DDM |
| SFP BIDI ، LC ، Tx1310 / Rx1550nm 1.25 جيجابت في الثانية ، 20 كم ، بدون DDM |
| SFP BIDI ، LC ، Tx1550 / Rx1310nm 1.25 جيجابت في الثانية ، 20 كم ، بدون DDM |
