GPJ 96 الأساسية قبة إغلاق كابل الألياف البصرية لصق ، إغلاق لصق الألياف

ابن دردش الآن

GPJ 96 الأساسية قبة إغلاق كابل الألياف البصرية لصق ، إغلاق لصق الألياف

GPJ 96 الأساسية قبة إغلاق كابل الألياف البصرية لصق ، إغلاق لصق الألياف
GPJ 96 الأساسية قبة إغلاق كابل الألياف البصرية لصق ، إغلاق لصق الألياف GPJ 96 الأساسية قبة إغلاق كابل الألياف البصرية لصق ، إغلاق لصق الألياف

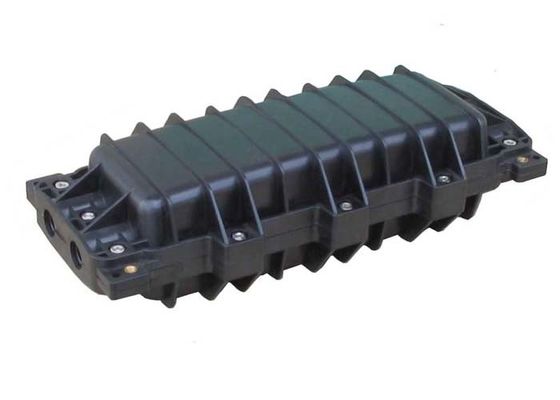

صورة كبيرة :  GPJ 96 الأساسية قبة إغلاق كابل الألياف البصرية لصق ، إغلاق لصق الألياف

تفاصيل المنتج:
مكان المنشأ: الصين
اسم العلامة التجارية: OEM
إصدار الشهادات: ISO-9001
رقم الموديل: OEM
شروط الدفع والشحن:
الحد الأدنى لكمية: تفاوض
الأسعار: Negotiation
تفاصيل التغليف: تغليف الكرتون
وقت التسليم: 8
شروط الدفع: T / T ، L / C ، D / A ، D / P ، ويسترن يونيون ، موني جرام
القدرة على العرض: 500 + جهاز كمبيوتر + 7 يوم

GPJ 96 الأساسية قبة إغلاق كابل الألياف البصرية لصق ، إغلاق لصق الألياف

وصف
كمية الألياف الضوئية: 12 كورس 24 كورس 48 نوردس 96 كورز معيار الختم: IP68
مواد: عبس + بيسي اللون: أسود
بحجم: 435 × 190 × 120 مم تطبيق: FTTH
بيئة التطبيق: عند وضعه في الأعلى أو في خط الأنابيب أو تحت الأرض أو في البئر. قطر كبل الألياف: Φ12.5mm ~ 22 ملم
تسليط الضوء:

Dome Fiber Optic Cable Splice Closure

,

GPJ Fiber Optic Cable Splice Closure

,

96 Core Fiber Splice Closure

أسود لصق FOSC إغلاق الألياف البصرية GPJ 96 الأساسية قبة السلامة العلوية





تطبيق:

يمكن تطبيق المنتج في الخط المستقيم والخط الفرعي (واحد إلى اثنين ، واحد إلى ثلاثة) توصيلات الكابلات الضوئية بقطر 22 مم (φ) ، جميع الأنواع والهياكل ، عند وضعها فوق ، في خط الأنابيب ، تحت الأرض أو في البئر.وفي الوقت نفسه ، يتم تطبيقه أيضًا على توصيل جميع كابلات الهاتف البلاستيكية في المدينة.



السمات الهيكلية:

  • جميع مؤشرات الملكية متوافقة مع معيار YD / T814-1996 الوطني.
  • جسم العلبة مصنوع من بلاستيك هندسي مستورد عالي الكثافة وشكل الشكل ببلاستيك القالب تحت ضغط عالٍ.إنه على شكل مستطيل HALF ، مع مزايا وزن أقل ، كثافة ميكانيكية عالية ، مقاومة للتآكل ، مضاد للصدمات ، وعمر خدمة طويل.
  • جسم العلبة ومدخل الكبل مغلقان بشريط مطاطي لاصق (غير مبركن) وشريط مغلق.قدرة ختم موثوقة.يمكن إعادة فتحه وسهولة صيانته.
  • يتيح التصرف الفريد لـ 4 حلقات كبل مختلفة (φ12.5 ، φ17 ، φ20 ، φ22 ،) للمستخدم اختيار قطر خارجي مختلف وفقًا للظروف الفعلية ، ويعزز موثوقية مدخل الكابل المختوم.
  • تجعل صينية ذوبان الألياف المتداخلة والوحدة الأرضية العازلة المنفصلة التخلص من النوى ، مما يوسع السعة والكابلات الترابية المرنة والمريحة والآمنة.
  • المكون المعدني الخارجي ووحدة التثبيت مصنوعة من الفولاذ المقاوم للصدأ ، لذلك يمكن استخدامها بشكل متكرر في بيئات مختلفة.

المواصفات الفنية الرئيسية:

  • الحجم الخارجي: (الطول × العرض × الارتفاع) 435 × 190 × 120
  • الوزن: 2.5 كجم
  • نصف قطر لف الألياف الضوئية: ≥40mm
  • خسارة إضافية لعلبة الألياف: ≤0.01dB
  • طول الألياف المتبقية في الدرج: ≥1.6m
  • سعة الألياف: أحادية: 96 نواة ، على شكل شريط: 192 نواة
  • درجة حرارة العمل: - 400ج + 700ج
  • مقاومة الضغط الجانبي :: ≥2000N / 10 سم
  • مقاومة الصدمات: ≥20N.m

عمليات:

  • اختر حلقة الكابل بقطر خارجي مناسب واتركها تمر عبر الكبل البصري.قشر الكابل ، وانزع الغلاف الخارجي والداخلي ، وكذلك أنبوب العقد الفضفاض ، واغسل شحم التعبئة ، تاركًا 1.1 ~ 1.6m من الألياف و 30 50mm من القلب الصلب.
  • قم بإصلاح بطاقة الضغط والكابل ، جنبًا إلى جنب مع قلب فولاذي مقوى للكابل.إذا كان قطر الكابل أقل من 10 مم ، فقم أولاً بربط نقطة تثبيت الكابل بشريط لاصق حتى يصل القطر إلى 12 مم ، ثم قم بتثبيته.
  • قم بتوجيه الألياف إلى علبة الصهر والتوصيل ، وقم بإصلاح أنبوب العقد الحراري وأنبوب الذوبان الحراري بأحد الألياف المتصلة.بعد ذوبان الألياف وتوصيلها ، انقل أنبوب العقد الحراري وأنبوب الذوبان الحراري وقم بإصلاح العصا الأساسية المقواة من الفولاذ المقاوم للصدأ (أو الكوارتز) ، وتأكد من أن نقطة التوصيل في منتصف أنبوب السكن.تسخين الأنبوب لجعل الاثنين في واحد.ضع الوصلة المحمية في صينية وضع الألياف (علبة واحدة يمكن أن تضع 12 مركزًا)
  • ضع الألياف اليسرى في علبة الصهر والتوصيل بالتساوي ، وقم بإصلاح الألياف المتعرجة برباط النايلون.استخدم الصواني من الأسفل إلى الأعلى.بعد توصيل كل الألياف ، قم بتغطية الطبقة العلوية وقم بإصلاحها.
  • ضعها واستخدم السلك الأرضي وفقًا لخطة المشروع.
  • إغلاق مثبت الكابل بالقرب من مدخل إغلاق الوصلة ومفصل حلقات الكبل بشريط مانع للتسرب.وإغلاق المداخل غير المستخدمة بالمقابس ، مع الأجزاء المقعرة المكشوفة من السدادة محكمة الغلق بأشرطة.ثم ضع رحلات الختم في أخدود الختم على جانبي القشرة وقم بدهن الجزء المقعر من مدخل الجسم بين جزأي القشرة.ثم أغلق جزأين من الغلاف واربطه بمسامير من الفولاذ المقاوم للصدأ.يجب شد البراغي بإحكام بقوة متوازنة.
  • وفقًا لمتطلبات التمديد ، قم بوضع وإصلاح أداة التعليق.

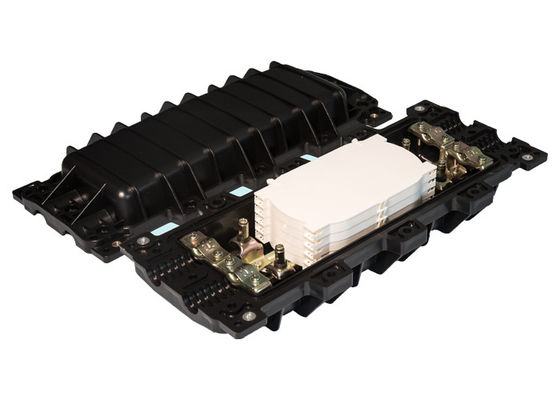

GPJ 96 الأساسية قبة إغلاق كابل الألياف البصرية لصق ، إغلاق لصق الألياف 0



قائمة التعبئة:



1 الجسم الرئيسي حالة مشتركة   1 قطعة
2 صينية تذويب الألياف   1 قطعة
3 الإطار
4 حزمة الألياف المذابة ذوبان الإسكان الأنابيب 12 عصا
عصا أساسية غير قابلة للصدأ 12 عصا
ضع الكلمة المناسبة "1-48"
ربطة عنق نايلون 5 عصا
ورق رملي 1 شريط
5 ملحقات الفولاذ المقاوم للصدأ M5 × 30 مزلاج وصمولة 2 مجموعات
هيتشر 2 قطعة
مسمار من الفولاذ المقاوم للصدأ M8 × 25 8 قطع
الترباس غير القابل للصدأ M8 × 35 2 قطعة
6 مللي متر داخل مفتاح البراغي السداسي 1 قطعة
6

بلاستيك

طقم اكسسوارات

منع 2 قطعة
حلقة الكابل φ12.5 8 قطع
حلقة الكابل φ17 8 قطع
حلقة الكابل φ20 8 قطع
حلقة الكابل φ22 8 قطع
7 شريط لاصق   1 ملف
8 وحدة شريط مختومة   1 قطعة
