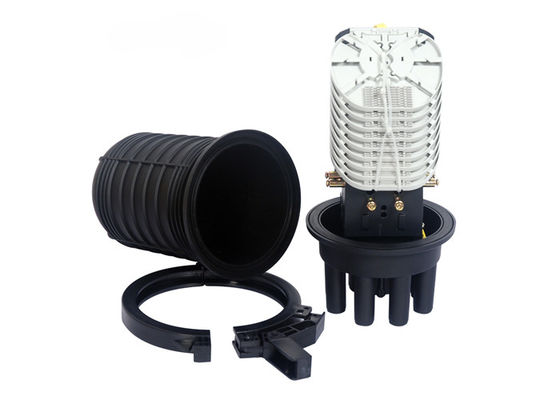

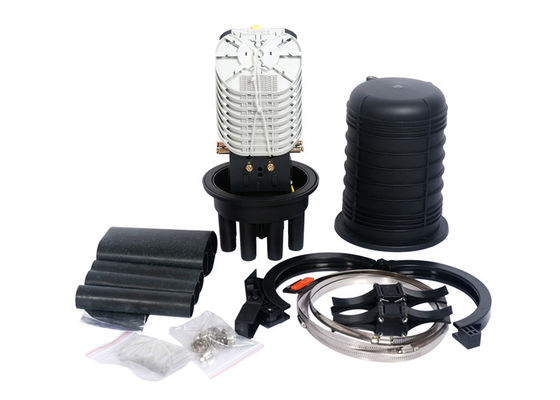

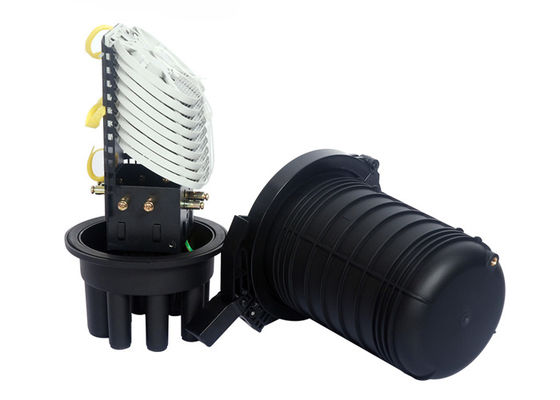

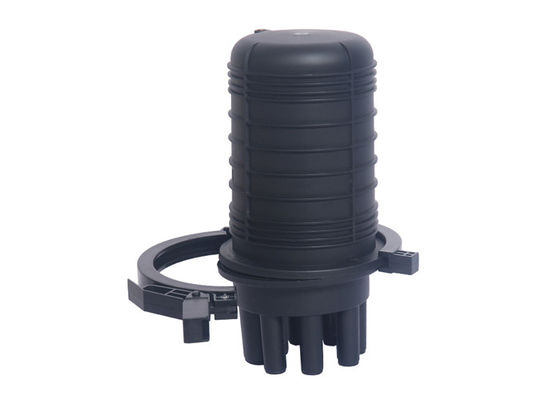

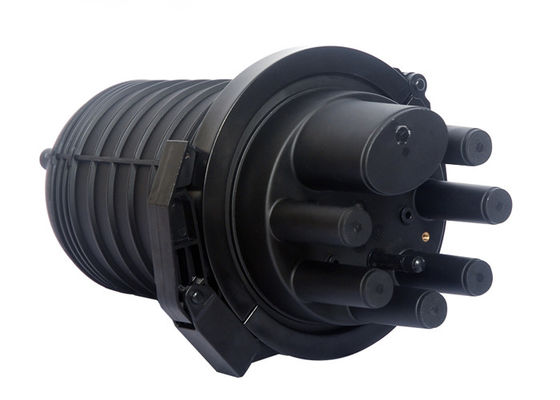

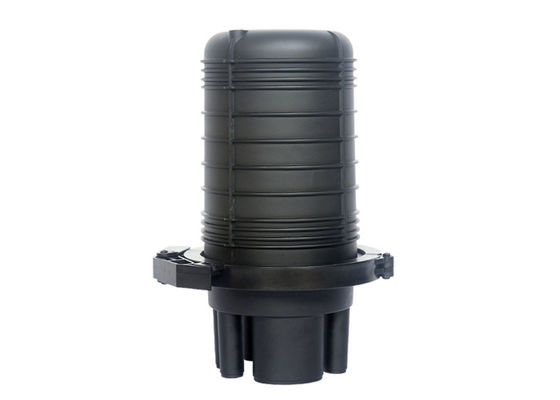

مادة PE في الهواء الطلق 144 الأساسية مصغرة مقاومة للماء الألياف البصرية الإغلاق

ابن دردش الآن

مادة PE في الهواء الطلق 144 الأساسية مصغرة مقاومة للماء الألياف البصرية الإغلاق

مادة PE في الهواء الطلق 144 الأساسية مصغرة مقاومة للماء الألياف البصرية الإغلاق
مادة PE في الهواء الطلق 144 الأساسية مصغرة مقاومة للماء الألياف البصرية الإغلاق مادة PE في الهواء الطلق 144 الأساسية مصغرة مقاومة للماء الألياف البصرية الإغلاق مادة PE في الهواء الطلق 144 الأساسية مصغرة مقاومة للماء الألياف البصرية الإغلاق مادة PE في الهواء الطلق 144 الأساسية مصغرة مقاومة للماء الألياف البصرية الإغلاق مادة PE في الهواء الطلق 144 الأساسية مصغرة مقاومة للماء الألياف البصرية الإغلاق مادة PE في الهواء الطلق 144 الأساسية مصغرة مقاومة للماء الألياف البصرية الإغلاق

صورة كبيرة :  مادة PE في الهواء الطلق 144 الأساسية مصغرة مقاومة للماء الألياف البصرية الإغلاق

تفاصيل المنتج:
مكان المنشأ: الصين
اسم العلامة التجارية: OEM
إصدار الشهادات: ISO-9001 2015
رقم الموديل: OEM
شروط الدفع والشحن:
الحد الأدنى لكمية: 10
الأسعار: $+27.89+pcs
تفاصيل التغليف: 540 × 485 × 465/4 قطع
وقت التسليم: 8
شروط الدفع: T / T ، L / C ، D / A ، D / P ، ويسترن يونيون ، موني جرام
القدرة على العرض: 500 + جهاز كمبيوتر شخصى + 15 يوم

مادة PE في الهواء الطلق 144 الأساسية مصغرة مقاومة للماء الألياف البصرية الإغلاق

وصف
نوع: 144 كور اسم modle: صندوق توزيع
اللون: أسود تطبيق: شبكة FTTH FTTB FTTX
شهادة: ISO9001 مواد: PE
تسليط الضوء:

PE Fiber Optic Closure

,

144 Core Fiber Optic Closure

,

PE Outdoor Fiber Closure

144 الأساسية الألياف البصرية الضميمة القبة إغلاق خارجي صغير مقاوم للماء IP68







1. تطبيق



نوع من سلسلة إغلاق القبة ، يستخدم للتوصيل المباشر أثناء عملية نقل الألياف الضوئية ، ويوفر حماية اتصال مشتركة ، مع 6 فتحات كبل دائرية صغيرة وثقب كابل كبير ؛ختم الحرارة مع غلاف قابل للانكماش الحراري ؛يمكن استخدامها للتركيبات العلوية ، والعمود ، والجدران ، والمدفونة.مع أداء الختم الجيد ، فإن التركيب البسيط ونطاق التطبيق الواسع هما الخيار الأفضل لاتصال الألياف الضوئية.



2. المنتج خاصية



* جميع المؤشرات الوظيفية تتماشى مع معيار YD 814.1-2004 الوطني لصندوق التوزيع.

* منافذ كابل أربعة في وأربعة خارج ؛يوجد 1 ثقوب دائرية كبيرة و 10 فتحات دائرية صغيرة ، والتي يمكن أن تدخل وتخرج من الكابلات البصرية Φ7 ~ Φ12.

* جسم الصندوق الخارجي مصنوع من بلاستيك هندسي عالي القوة ، وله ميزات خفيفة الوزن ، وقوة ميكانيكية عالية ، ومقاومة الشيخوخة ، ومقاومة التآكل القوية ، ومقاومة الصواعق ، وعمر خدمة طويل.

* تجعل صينية لصق الهيكل المكدس وجهاز تأريض العزل المستقل تكوين قلب الألياف الضوئية والتوسع وتأريض الكابل مرنًا ومريحًا وآمنًا.

* تم تجهيز صينية لصق بفتحات الربط وحامل فاصل PLC ، والذي يمكن تهيئته في أي وقت وفقًا لاحتياجات الاتصال المباشر أو المتباين.



3. المؤشر الفني



* نصف قطر انحناء الألياف: ≥40mm

* خسارة إضافية للقرص البصري: ≤ 0.01dB

* نطاق درجة الحرارة: - 40 درجة مئوية ~ + 70 درجة مئوية

* مقاومة الضغط الجانبي: ≥2000 نيوتن / 10 سم

* مقاومة الصدمات: ≥20N.m

* مستوى الحماية: IP65



مواصفات المنتج



اكتب KXT-M11 (RS16) -288 KXT-M11 (RS-16) -144
الحجم (مم) 230 * 440 ¢ 230 * 32
نوع الخائن 1: 4 (2 قطعة) / 1: 8 (1 قطعة) 1: 4 (2 قطعة) / 1: 8 (2 قطعة)
قطر الكابل (مم) ¢ 7 ~ ¢ 12 ¢ 7 ~ ¢ 12
سعة صينية لصق 16 (جوهر واحد) 16 (جوهر واحد)
أقصى كمية من علبة لصق 18 9
السعة القصوى 288 (جوهر واحد) 144 (جوهر واحد)
نوع الختم أنبوب قابل للتقلص بالحرارة ، مطاط السيليكون أنبوب قابل للتقلص بالحرارة ، مطاط السيليكون

التركيب معالجة



1. كابل التركيب



① افتح الفتحة: شاهد منافذ الدخول حسب الحاجة.

② نظف غلاف الكابل بقطعة قماش (حوالي 1.8 متر)

③ أدخل الكابل في الصندوق عبر الفتحة.



2. كابل تجهيز



① قم بفك غلاف الكابل ، قم بتنظيف الملفات ، وقطع قلب الكابل المقوى على مسافة 75 مم من قطع غمد

② في حالة تركيب كبل محمي ، اترك طبقة حماية للكابل تبلغ حوالي 25 مم × 25 مم في الاتجاه المحوري عند القطع الحلقي للكابل وشبك الكابل المحمي ؛

③ قم بقطع الأنبوب السائب عند 35 مم من الجزء الحلقي للكابل البصري ، قم بإزالة الزيت الموجود على حزمة الألياف الضوئية ، وضعت على أنبوب حماية الألياف العارية.

④ قم بمحاذاة قسم الكبل ونهاية فتحة القاعدة ، وأدخل القلب المعزز في فتحة التثبيت ، واضغط مع الجوز وقطع الفائض ؛

⑤ إذا تم استخدام سلك درع لتوصيل كبلين ، فيجب إقران الكابلات معًا وفقًا لـ ترتيب منفذ.



3. بيضاوي الفجوة ختم

① امسح السطح البيضاوي وغمد الكابل بقطعة نظيفة من الورق أو القماش لمسافة 100 مم من حافة الفتحة ؛

② خشن السطح الإهليلجي وغمد الكابل بورق رملي ، قم بتنظيفهما بقطعة قماش ؛

③ ضع الأنبوب البيضاوي القابل للتقلص الحراري ، وقم بتمييز الكبل البصري في نهاية الأنبوب ؛

④ ضع العلامة الثانية على الكابل عند 5 مم من العلامة الأولى ؛

⑤ لف الكابل بورق ألومنيوم دافئ من العلامة الثانية ؛

⑥ عند تثبيت الكبل الثاني ، قم بتخصيص الأنبوب القابل للتقلص الحراري وفقًا لحجم الكابل ، أدخل البطاقة الفرعية (ملاحظة: يجب إدخال جميع البطاقات الفرعية بالكامل في أنبوب الانكماش الحراري)

⑦ قم بتسخين أنبوب الانكماش الحراري بشعلة بحيث تنكمش في جميع أنحاء الحامل والكابل ، ثم قم بتسخين المشابك على كلا الجانبين حتى يتدفق الذوبان الساخن من الكبلين.



4. تركيب الكابلات البصرية



① تحتوي كل صينية لصق على 16 أليافًا كحد أقصى ، وتحمل ما يصل إلى 2 من أنابيب حماية الألياف العارية على كل جانب من جوانب الدرج ، وتمييز كل أنبوب على مسافة 15 مم من حافة صينية لصق ؛

② قم بقطع أنبوب الحماية الإضافي بحرص عند العلامة وقم بتثبيت الأنبوب في الدرج بشريط.



5. توصيل وتخزين الألياف الضوئية



① قم بتوصيل الألياف المقابلة حسب الحاجة ؛

قم بقص وصلة الألياف في فتحة علبة لصق ، لف الألياف المتبقية في الدرج ؛

③ تحقق مما إذا كانت جميع الألياف سليمة ، ثم قم بتغطية الغطاء الشفاف وثبته في صينية لصق.



6. تركيب الصندوق



ضع غطاء الصندوق على قاعدة الصندوق.تأكد من محاذاة الثقب البيضاوي لقاعدة الصندوق مع السهم المحدد على غطاء الصندوق.استخدم حلقة القفل لقفل غطاء الصندوق وقاعدة الصندوق معًا.



مادة PE في الهواء الطلق 144 الأساسية مصغرة مقاومة للماء الألياف البصرية الإغلاق 0مادة PE في الهواء الطلق 144 الأساسية مصغرة مقاومة للماء الألياف البصرية الإغلاق 1مادة PE في الهواء الطلق 144 الأساسية مصغرة مقاومة للماء الألياف البصرية الإغلاق 2

مادة PE في الهواء الطلق 144 الأساسية مصغرة مقاومة للماء الألياف البصرية الإغلاق 3
