| نوع: | 288 نواة | اسم modle: | إغلاق قبة الألياف البصرية |
|---|---|---|---|
| اللون: | أسود | تطبيق: | شبكة FTTH FTTB FTTX |
| شهادة: | ISO9001 | مواد: | PE |
| إبراز: | إغلاق وصلة كابل الألياف البصرية القبة,288 إغلاق وصلة كابل الألياف البصرية الأساسية,إغلاق الألياف البصرية لقبة FTTH |
||
ماء IP68 288 الأساسية FTTH قبة الألياف البصرية إغلاق مشغلي الاتصالات عالية الجودة

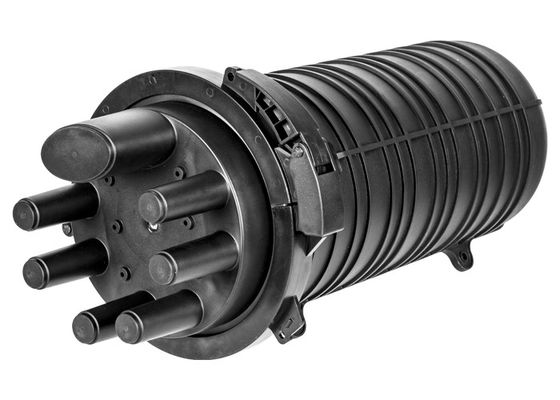

يتم تطبيق KXT-M-10 على نطاق واسع في الربط ، وتوزيع الكابلات البصرية المتغيرة.إنها سعة كبيرة ، كحد أقصى.288 ألياف
نوع من سلسلة إغلاق القبة ، يستخدم للتوصيل المباشر أثناء عملية نقل الألياف الضوئية ، ويوفر حماية اتصال مشتركة ، مع 6 فتحات كبل دائرية صغيرة وثقب كابل كبير ؛ختم الحرارة مع غلاف قابل للانكماش الحراري ؛يمكن استخدامها للتركيبات العلوية ، والعمود ، والجدران ، والمدفونة.مع أداء الختم الجيد ، فإن التركيب البسيط ونطاق التطبيق الواسع هما الخيار الأفضل لاتصال الألياف الضوئية.
1. المنتج خاصية
1) علبة لصق: ماكس.12 قطعة ، كل 24 نواة
2) منفذ الكابل: منفذ دائري 6 قطع φ19.9mm ، منفذ بيضاوي 1 قطعة 38x70mm لدعم دخول الكبل دون قطع.جميع منافذ الكابلات هي مانعة للتسرب بالحرارة.
3) مقاوم للماء: IP68

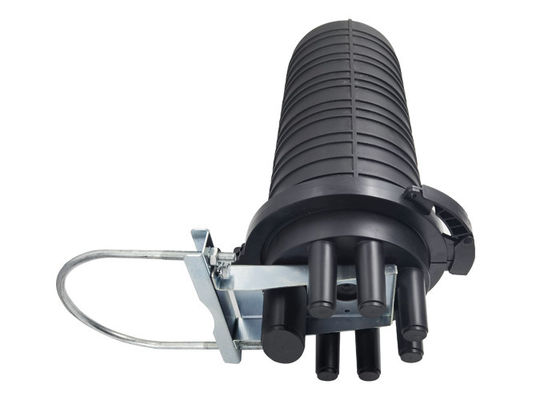

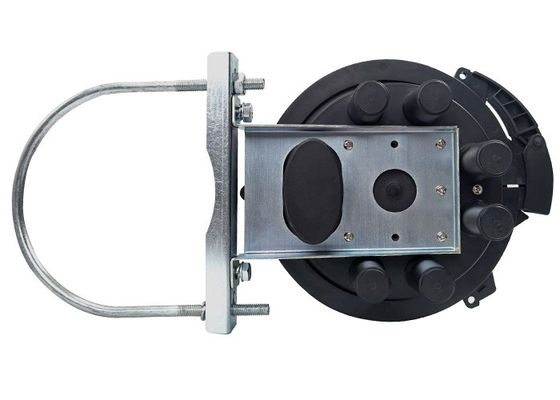

4) التثبيت على الحائط ، شماعات الهواء وعقد القطب
5) المواد: مواد PP مقاومة عالية التأثير مع UV
* جميع المؤشرات الوظيفية تتماشى مع معيار YD 814.1-2004 الوطني لصندوق التوزيع.
* منافذ كابل أربعة في وأربعة خارج ؛يوجد 1 فتحات دائرية كبيرة و 6 فتحات دائرية صغيرة يمكنها الدخول والخروج من الكابلات البصرية Φ7 ~ Φ19.9.
* جسم الصندوق الخارجي مصنوع من بلاستيك هندسي عالي القوة ، وله ميزات خفيفة الوزن ، وقوة ميكانيكية عالية ، ومقاومة الشيخوخة ، ومقاومة التآكل القوية ، ومقاومة الصواعق ، وعمر خدمة طويل.

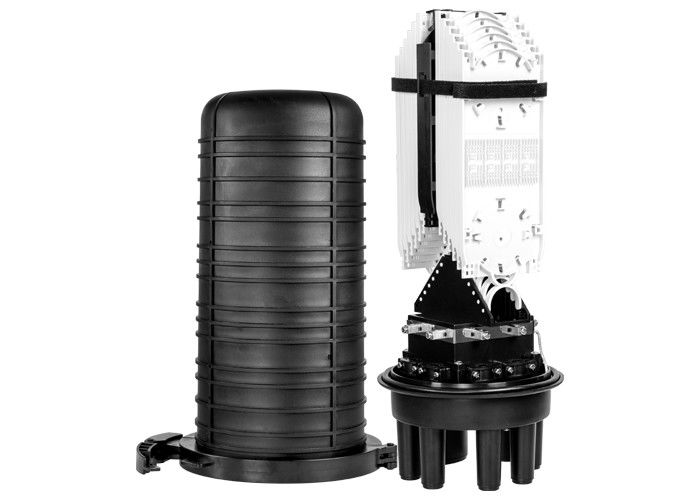

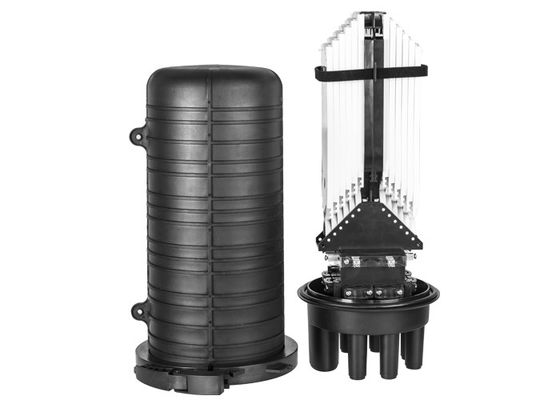

* تجعل صينية لصق الهيكل المكدس وجهاز تأريض العزل المستقل تكوين قلب الألياف الضوئية والتوسع وتأريض الكابل مرنًا ومريحًا وآمنًا.
* تم تجهيز صينية لصق بفتحات الربط وحامل فاصل PLC ، والذي يمكن تهيئته في أي وقت وفقًا لاحتياجات الاتصال المباشر أو المتباين.
2. المؤشر الفني
* نصف قطر انحناء الألياف: ≥40mm
* خسارة إضافية للقرص البصري: ≤ 0.01dB
* نطاق درجة الحرارة: - 40 درجة مئوية ~ + 70 درجة مئوية
* مقاومة الضغط الجانبي: ≥2000 نيوتن / 10 سم
* مقاومة الصدمات: ≥20N.m
* مستوى الحماية: IP68
مواصفات المنتج
| نموذج | علبة لصق | جوهر الألياف | الأبعاد (مم) | الوزن الصافي / كغ) |
| KXT-M-10 | 12 صينية ، كل 24 ألياف | 288 ألياف | Φ267 × 527.5 | 3.31 |
التركيب معالجة
1. كابل التركيب
① افتح الفتحة: شاهد منافذ الدخول حسب الحاجة.
② نظف غلاف الكابل بقطعة قماش (حوالي 1.8 متر)
③ أدخل الكابل في الصندوق عبر الفتحة.
2. كابل تجهيز
① قم بفك غلاف الكابل ، قم بتنظيف الملفات ، وقطع قلب الكابل المقوى على مسافة 75 مم من قطع غمد
② في حالة تركيب كبل محمي ، اترك طبقة حماية للكابل تبلغ حوالي 25 مم × 25 مم في الاتجاه المحوري عند القطع الحلقي للكابل وشبك الكابل المحمي ؛
③ قم بقطع الأنبوب السائب عند 35 مم من الجزء الحلقي للكابل البصري ، قم بإزالة الزيت الموجود على حزمة الألياف الضوئية ، وضعت على أنبوب حماية الألياف العارية.
④ قم بمحاذاة قسم الكبل ونهاية فتحة القاعدة ، وأدخل القلب المعزز في فتحة التثبيت ، واضغط مع الجوز وقطع الفائض ؛
⑤ إذا تم استخدام سلك درع لتوصيل كبلين ، فيجب إقران الكابلات معًا وفقًا لـ ترتيب منفذ.
3. بيضاوي الفجوة ختم
① امسح السطح البيضاوي وغمد الكابل بقطعة نظيفة من الورق أو القماش لمسافة 100 مم من حافة الفتحة ؛
② خشن السطح الإهليلجي وغمد الكابل بورق رملي ، قم بتنظيفهما بقطعة قماش ؛
③ ضع الأنبوب البيضاوي القابل للتقلص الحراري ، وقم بتمييز الكبل البصري في نهاية الأنبوب ؛
④ ضع العلامة الثانية على الكابل عند 5 مم من العلامة الأولى ؛
⑤ لف الكابل بورق ألومنيوم دافئ من العلامة الثانية ؛
⑥ عند تثبيت الكبل الثاني ، قم بتخصيص الأنبوب القابل للتقلص الحراري وفقًا لحجم الكابل ، أدخل البطاقة الفرعية (ملاحظة: يجب إدخال جميع البطاقات الفرعية بالكامل في أنبوب الانكماش الحراري)
⑦ قم بتسخين أنبوب الانكماش الحراري بشعلة بحيث تنكمش في جميع أنحاء الحامل والكابل ، ثم قم بتسخين المشابك على كلا الجانبين حتى يتدفق الذوبان الساخن من الكبلين.
4. تركيب الكابلات البصرية
① تحتوي كل صينية لصق على 16 أليافًا كحد أقصى ، وتحمل ما يصل إلى 2 من أنابيب حماية الألياف العارية على كل جانب من جوانب الدرج ، وتمييز كل أنبوب على مسافة 15 مم من حافة صينية لصق ؛
② قم بقطع أنبوب الحماية الإضافي بحرص عند العلامة وقم بتثبيت الأنبوب في الدرج بشريط.
5. توصيل وتخزين الألياف الضوئية
① قم بتوصيل الألياف المقابلة حسب الحاجة ؛
قم بقص وصلة الألياف في فتحة علبة لصق ، لف الألياف المتبقية في الدرج ؛
③ تحقق مما إذا كانت جميع الألياف سليمة ، ثم قم بتغطية الغطاء الشفاف وثبته في صينية لصق.
6. تركيب الصندوق
ضع غطاء الصندوق على قاعدة الصندوق.تأكد من محاذاة الثقب البيضاوي لقاعدة الصندوق مع السهم المحدد على غطاء الصندوق.استخدم حلقة القفل لقفل غطاء الصندوق وقاعدة الصندوق معًا.
